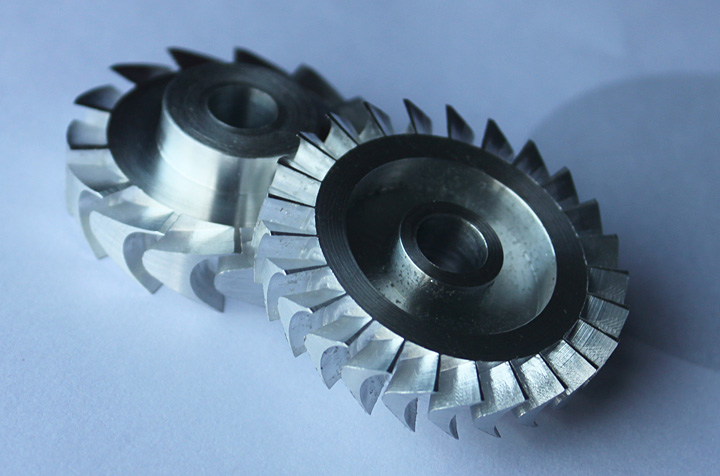

使用育能XK300小型四軸數控銑床，加工以下葉輪圖，根據葉輪參數構建葉輪模型，導入CAM軟件MastCam中，根據葉輪的導程、直徑，葉片厚度參數計算出葉輪葉片的錐度角，設置加工原點于葉輪回轉中心，采用導程參考線投影回轉加工方式建立加工策略，利用MastCam中的替代軸參數設置，使銑刀跟隨葉輪導程曲率變化進行多軸聯動銑削加工；再用固定軸方式設置刀具軸線垂直于加工路徑方向，走刀方向與葉輪回轉軸心線重合，生成四軸機床X軸和A軸的聯動加工刀路軌跡程序.

加工步驟

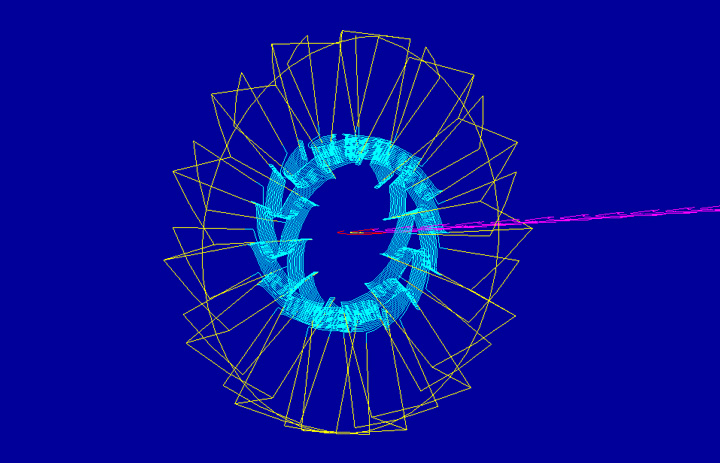

1、使用Cam軟件，設置加工藝參數及選用相應銑刀，生成程序；

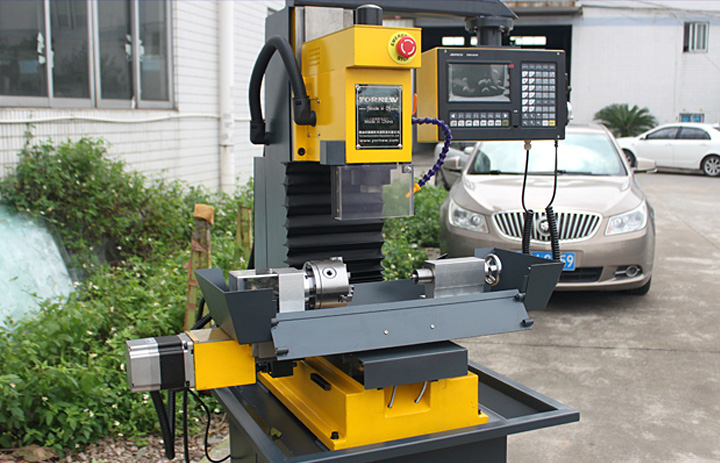

2、選用XK300小型四軸數控銑床

? ?

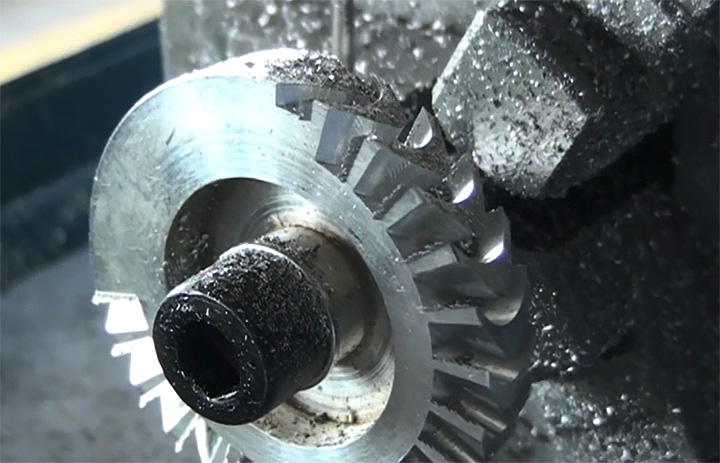

3、對刀加工
